常閉型．不銹鋼－ADS系列
※二口二位式，通電開型：
複動連接膜片式，閥體為不銹鋼材質（SUS 316#），線圈為防水型 （防水系數 IP 65），膜片採用組合式。
※配管口徑：
牙口、法蘭口。
※膜片材質：
NBR、VITION、SILICON 等共三種類型。
複動連接膜片式，閥體為不銹鋼材質（SUS 316#），線圈為防水型 （防水系數 IP 65），膜片採用組合式。
※配管口徑：
牙口、法蘭口。
※膜片材質：
NBR、VITION、SILICON 等共三種類型。
產品規格

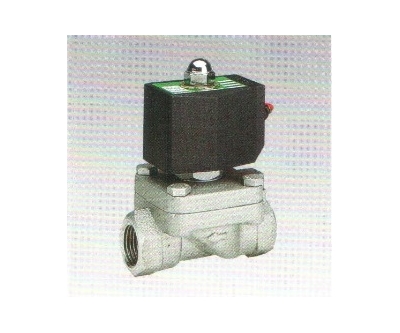

- 常閉型．不銹鋼－ADS －14~50 系列：
型式 配管
口徑流量
孔徑
(mmφ)CV值 流體
溫度
(℃)使用壓力 Kgf/cm2 (bar) 水
(熱水)空氣 微酸鹼 輕油類
(120℃)真空 ADS-14 ⅜"牙口 15 4.5 -5℃
│
80℃
(120℃)0-10 0-10 0-10 0-10 0-10-6torr ADS-15 ½"牙口 15 4.5 0-10 0-10 0-10 0-10 0-10-6torr ADS-20 ¾"牙口 20 9.3 0-10 0-10 0-10 0-10 0-10-6torr ADS-25 1"牙口 25 13.2 0-10 0-10 0-10 0-10 0-10-6torr ADS-35 1¼"牙口 35 26 0-10 0-10 0-10 0-10 0-10-6torr ADS-40 1½"牙口 40 26 0-10 0-10 0-10 0-10 0-10-6torr ADS-50 2"牙口 50 48 0-7 0-7 0-7 0-7 0-10-6torr

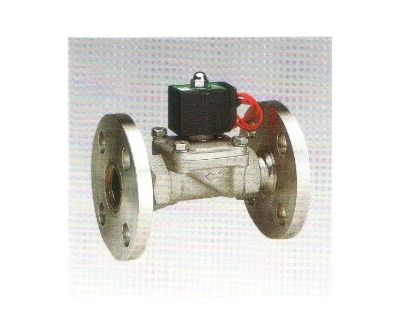

- 常閉型．不銹鋼－ADS－25AF~50AF 系列：
| 型式 | 配管 口徑 |
流量 孔徑 (mmφ) |
CV值 | 流體 溫度 (℃) |
使用壓力 Kgf/cm2 (bar) | ||||
| 水 (熱水) |
空氣 | 微酸鹼 | 輕油類 (120℃) |
真空 | |||||
| ADS-25AF | 1"法蘭口 | 25 | 13.2 | -5℃ │ 80℃ (120℃) |
0-10 | 0-10 | 0-10 | 0-10 | 0-10-6torr |
| ADS-35AF | 1¼"法蘭口 | 35 | 26 | 0-10 | 0-10 | 0-10 | 0-10 | 0-10-6torr | |
| ADS-40AF | 1½"法蘭口 | 40 | 26 | 0-10 | 0-10 | 0-10 | 0-10 | 0-10-6torr | |
| ADS-50AF | 2"法蘭口 | 50 | 48 | 0-7 | 0-7 | 0-7 | 0-5 | 0-10-6torr | |
- 常閉型．不銹鋼－ADS－8A~12B 系列：
| 型式 | 配管 口徑 |
流量 孔徑 (mmφ) |
CV值 | 流體 溫度 (℃) |
使用壓力 Kgf/cm2 (bar) | ||||
| 水 (熱水) |
空氣 | 微酸鹼 | 輕油類 (120℃) |
真空 | |||||
| ADS-8A | ¼"牙口 | 3 | 0.26 | -5℃ │ 80℃ (120℃) |
0-10 | 0-10 | 0-10 | 0-7 | 0-10-6torr |
| ADS-8B | ¼"牙口 | 4 | 0.58 | 0-7 | 0-7 | 0-7 | 0-5 | 0-10-6torr | |
| ADS-8C | ¼"牙口 | 5 | 0.64 | 0-5 | 0-5 | 0-5 | 0-2 | 0-10-6torr | |
| ADS-10A | ⅜"牙口 | 4 | 0.58 | 0-10 | 0-10 | 0-10 | 0-7 | 0-10-6torr | |
| ADS-10B | ⅜"牙口 | 6 | 0.79 | 0-5 | 0-5 | 0-5 | 0-3 | 0-10-6torr | |
| ADS-10C | ⅜"牙口 | 8 | 0.97 | 0-2 | 0-2 | 0-2 | 0-1 | 0-10-6torr | |
| ADS-12A | ½"牙口 | 6 | 0.79 | 0-5 | 0-5 | 0-5 | 0-3 | 0-10-6torr | |
| ADS-12B | ½"牙口 | 8 | 0.97 | 0-2 | 0-2 | 0-2 | 0-2 | 0-10-6torr | |
- 常閉型．不銹鋼－ADS－8012~8250 系列：
| 型式 | 配管 口徑 |
流量 孔徑 (mmφ) |
CV值 | 流體 溫度 (℃) |
使用壓力 Kgf/cm2 (bar) | ||||
| 水 (熱水) |
空氣 | 微酸鹼 | 輕油類 (120℃) |
真空 | |||||
| ADS-8012 | ¼"牙口 | 1.2 | 0.07 | -5℃ │ 80℃ (120℃) |
0-60 | 0-60 | --- | 0-50 | --- |
| ADS-8016 | ¼"牙口 | 1.6 | 0.09 | 0-40 | 0-40 | 0-40 | 0-30 | 0-10-6torr | |
| ADS-8020 | ¼"牙口 | 2 | 0.11 | 0-20 | 0-20 | 0-20 | 0-15 | 0-10-6torr | |
| ADS-8112 | ¼"牙口 | 1.2 | 0.07 | 0-120 | 0-120 | --- | 0-100 | --- | |
| ADS-8116 | ¼"牙口 | 1.6 | 0.09 | 0-60 | 0-60 | 0-60 | 0-50 | 0-10-6torr | |
| ADS-8120 | ¼"牙口 | 2 | 0.11 | 0-30 | 0-30 | 0-30 | 0-25 | 0-10-6torr | |
| ADS-8130 | ¼"牙口 | 3 | 0.26 | 0-20 | 0-20 | 0-20 | 0-15 | 0-10-6torr | |
| ADS-8140 | ¼"牙口 | 4 | 0.58 | 0-12 | 0-12 | 0-12 | 0-10 | 0-10-6torr | |
| ADS-8150 | ¼"牙口 | 5 | 0.64 | 0-10 | 0-10 | 0-10 | 0-8 | 0-10-6torr | |
| ADS-8212 | ¼"牙口 | 1.2 | 0.07 | 0-150 | 0-150 | --- | 0-130 | --- | |
| ADS-8216 | ¼"牙口 | 1.6 | 0.09 | 0-80 | 0-80 | 0-80 | 0-70 | 0-10-6torr | |
| ADS-8220 | ¼"牙口 | 2 | 0.11 | 0-60 | 0-60 | 0-60 | 0-50 | 0-10-6torr | |
| ADS-8230 | ¼"牙口 | 3 | 0.26 | 0-40 | 0-40 | 0-40 | 0-30 | 0-10-6torr | |
| ADS-8240 | ¼"牙口 | 4 | 0.58 | 0-20 | 0-20 | 0-20 | 0-15 | 0-10-6torr | |
| ADS-8250 | ¼"牙口 | 5 | 0.64 | 0-15 | 0-15 | 0-15 | 0-12 | 0-10-6torr | |
